数码管的使用

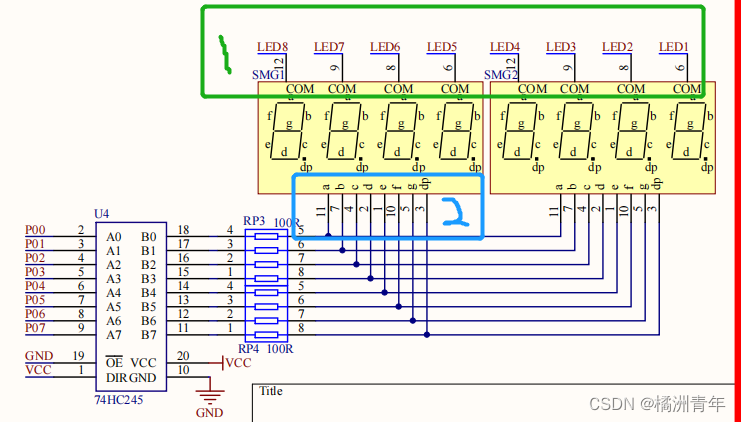

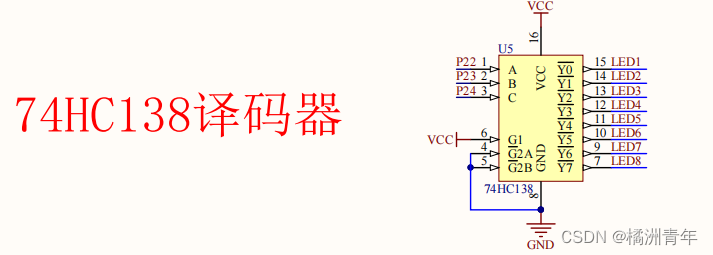

1.图中绿色框选部分由74HC138译码器控制

蓝色部分由P0口输入控制

unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};        //收集数码管可显示内容

void Nixie(unsigned char Location,Number)                //定义一个函数
{
    switch(Location)        //位码输出,即选择绿色部分那个LED工作
    {
        case 1:P2_4=1;P2_3=1;P2_2=1;break;
        case 2:P2_4=1;P2_3=1;P2_2=0;break;
        case 3:P2_4=1;P2_3=0;P2_2=1;break;
        case 4:P2_4=1;P2_3=0;P2_2=0;break;
        case 5:P2_4=0;P2_3=1;P2_2=1;break;
        case 6:P2_4=0;P2_3=1;P2_2=0;break;
        case 7:P2_4=0;P2_3=0;P2_2=1;break;
        case 8:P2_4=0;P2_3=0;P2_2=0;break;
    }
    P0=NixieTable[Number];    //段码输出，即选择所选LED显示什么数字
Delay(1);                //显示一段时间
P0=0x00;                //段码清0，消影
}
