有源钳位电流模式PWM 控制器推荐贝克微BT5026（可优势替代LM5026）

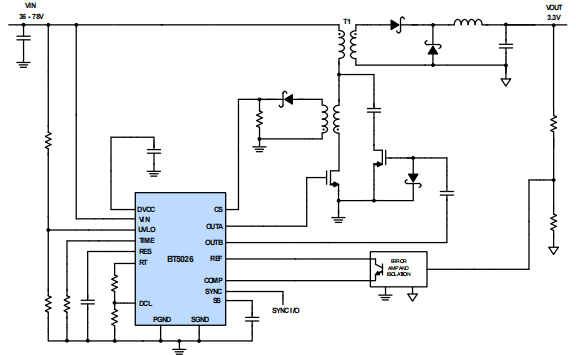

BT5026是贝克微电子基于100V、0.18um BCD工艺设计的有源钳位电流模式PWM 控制器，该芯片可完全替代LM5026，且具有更低的静态功耗以及成本优势。 BT5026通过有源钳位复位技术优化电流模式控制器的所有功能。相比于常规绕 组和RCD钳位技术，有源钳位方案具备更高的效率和功率密度。 BT5026提供两个驱动输出，一个主控制开关（OUTA）和一个有源钳位复位开关 （OUTB）。驱动控制开关可以应用在PMOS和NMOS两种类型场合。可实现8V到 100V的宽输入电压。辅助功能包括——最大占空比调节，欠压锁存，周期性峰 值电流限制，可编程延时打嗝模式，斜坡补偿，软启动，精准电压源，温度保 护等。同时提供一个最大可同步1MHz频率I/O口。


◼ 输入电压范围：9V至100V

◼ 3A主开关栅极驱动

◼ 可编程调节欠压锁存

◼ 电流模式控制

◼ 电阻调节最大频率为1Mhz

◼ 外部同步频率

◼ 多功能过流保护模式

◼ 可编程软启动

◼ 可编程最大占空比

◼ 可编程延时主开关和钳位开关间隔

◼ 热保护

◼ 采用TSSOP16封装(4.40mmx5.00mm)
