鸿蒙开发---布局-相对布局 (RelativeContainer)的自己理解和解释

 先看官方文档

布局-相对布局 (RelativeContainer)

相对布局 (RelativeContainer)-构建布局-开发布局-UI开发 (ArkTS声明式开发范式)-ArkUI（方舟UI框架）-应用框架 - 华为HarmonyOS开发者

在应用的开发过程中，经常需要设计复杂界面，此时涉及到多个相同或不同组件之间的嵌套。如果布局组件嵌套深度过深，或者嵌套组件数过多，会带来额外的开销。如果在布局的方式上进行优化，就可以有效的提升性能，减少时间开销。

RelativeContainer为采用相对布局的容器，支持容器内部的子元素设置相对位置关系，适用于界面复杂场景的情况，对多个子组件进行对齐和排列。子元素支持指定兄弟元素作为锚点，也支持指定父容器作为锚点，基于锚点做相对位置布局。下图是一个RelativeContainer的概念图，图中的虚线表示位置的依赖关系。

子元素并不完全是上图中的依赖关系。比如，Item4可以以Item2为依赖锚点，也可以以RelativeContainer父容器为依赖锚点。

基本概念

• 锚点：通过锚点设置当前元素基于哪个元素确定位置。

• 对齐方式：通过对齐方式，设置当前元素是基于锚点的上中下对齐，还是基于锚点的左中右对齐。

相对布局 (RelativeContainer)的使用

通过 .alignRules( )来进行设置锚点设置

锚点设置

锚点设置是指设置子元素相对于父元素或兄弟元素的位置依赖关系。在水平方向上，可以设置left、middle、right的锚点。在竖直方向上，可以设置top、center、bottom的锚点。

为了明确定义锚点，必须为RelativeContainer及其子元素设置ID，用于指定锚点信息。ID默认为“container”，其余子元素的ID通过id属性设置。不设置id的组件能显示，但是不能被其他子组件作为锚点，相对布局容器会为其拼接id，此id的规律无法被应用感知。互相依赖，环形依赖时容器内子组件全部不绘制。同方向上两个以上位置设置锚点，但锚点位置逆序时此子组件大小为0，即不绘制。

RelativeContainer父组件为锚点，container代表父容器的ID。

let AlignRus: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}
let AlignRue: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  'right': { 'anchor': '__container__', 'align': HorizontalAlign.End }
}
let Mleft: Record<string, number> = { 'left': 20 }
let BWC: Record<string, number | string> = { 'width': 2, 'color': '#6699FF' }
​
@Entry
@Component
struct Index {
  build() {
    RelativeContainer() {
      Row() {
        Text('row1')
      }
      .justifyContent(FlexAlign.Center)
      .width(100)
      .height(100)
      .backgroundColor('#a3cf62')
      .alignRules(AlignRus)
      .id("row1")
​
      Row() {
        Text('row2')
      }
      .justifyContent(FlexAlign.Center)
      .width(100)
      .height(100)
      .backgroundColor('#00ae9d')
      .alignRules(AlignRue)
      .id("row2")
    }.width(300).height(300)
    .margin(Mleft)
    .border(BWC)
  }
}

设置相对于锚点的对齐位置

文档中心设置相对于锚点的对齐位置

设置了锚点之后，可以通过align设置相对于锚点的对齐位置。

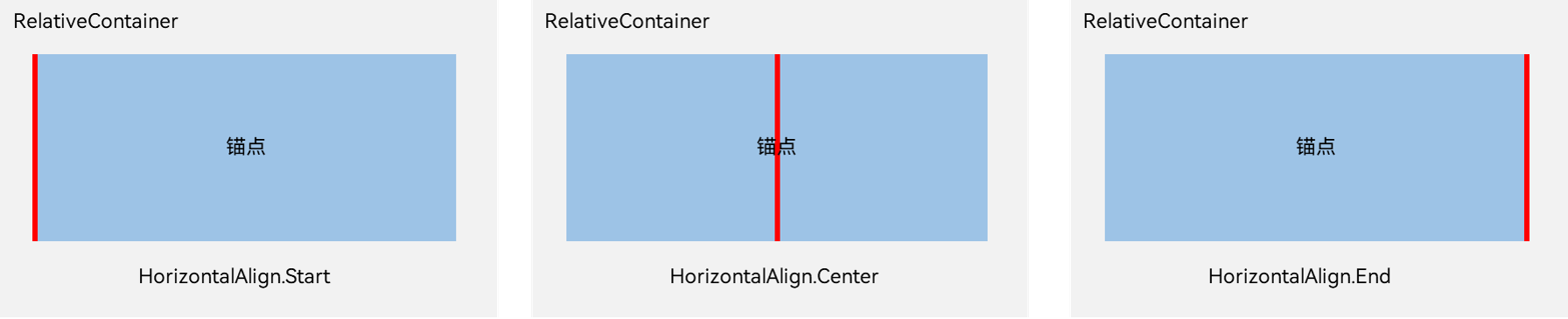

在水平方向上，对齐位置可以设置为HorizontalAlign.Start、HorizontalAlign.Center、HorizontalAlign.End。

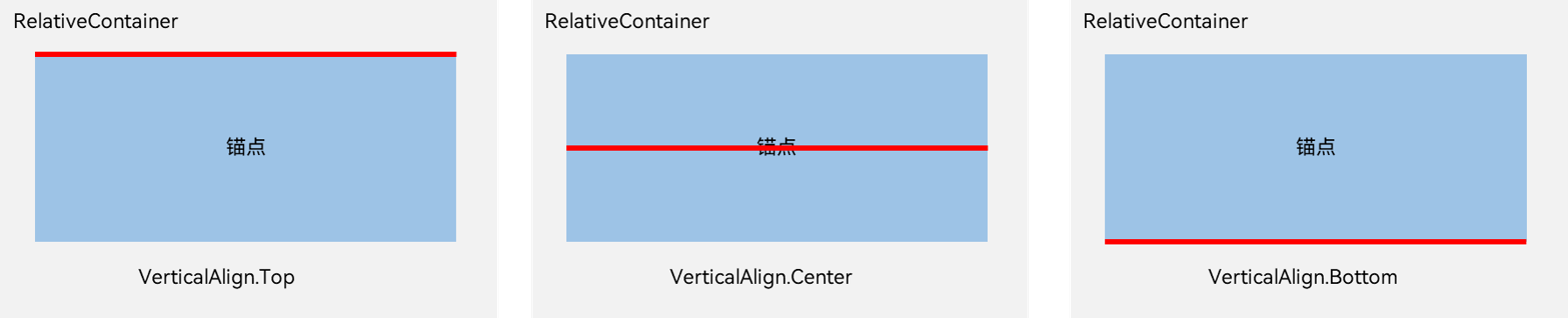

在竖直方向上，对齐位置可以设置为VerticalAlign.Top、VerticalAlign.Center、VerticalAlign.Bottom。

总结

@Entry
@Component
struct Page3 {
  @State message: string = 'Hello World';
  build() {
    RelativeContainer() {
      Text(this.message)
        .id('Page3HelloWorld')
        .fontSize($r('app.float.page_text_font_size'))
        .fontWeight(FontWeight.Bold)
        .alignRules({
          center: { anchor: '__container__', align: VerticalAlign.Center },
          middle: { anchor: '__container__', align: HorizontalAlign.Center }
        })
    }
    .height('100%')
    .width('100%')
  }
}

在这个一个代码中相对布局（RelativeContainer）下的 Text( )（文本组件下）使用了相对布局

.alignRules
({
   center: { anchor: '__container__', align: VerticalAlign.Center },
   middle: { anchor: '__container__', align: HorizontalAlign.Center }
})
​
​
//语法：
其语法为：.alignRules（{  location：{ anchor: '__container__', align:Align positions}  }）
.alignRules
({
    定位锚点位置设置:
    {
        anchor(锚):'所需要的相对那个组件定位的ID名称',
        align(设置相对于锚点的对齐位置):'设置相对于锚点的对齐位置'
    }
})
定位锚点位置设置:
可选择：
在水平方向上，可以设置left、middle、right的锚点。
在竖直方向上，可以设置top、center、bottom的锚点。
​
anchor(锚):'所需要的相对那个组件定位的ID名称',
所需要的相对那个组件定位的ID名称：
以父元素或以兄弟元素
*子组件锚点可以任意选择，但需注意不要相互依赖。
​
align(设置相对于锚点的对齐位置):
    设置了锚点之后，可以通过align设置相对于锚点的对齐位置
    在水平方向上，对齐位置可以设置为
    HorizontalAlign.Start(左)
    HorizontalAlign.Center(中)
    HorizontalAlign.End(右)
    在竖直方向上，对齐位置可以设置为
    VerticalAlign.Top(上)
    VerticalAlign.Center(中)
    VerticalAlign.Bottom(下)

​

其语法为.alignRules（{ location：{ anchor: 'container', align:Align positions} }）
