H3C 单臂路由

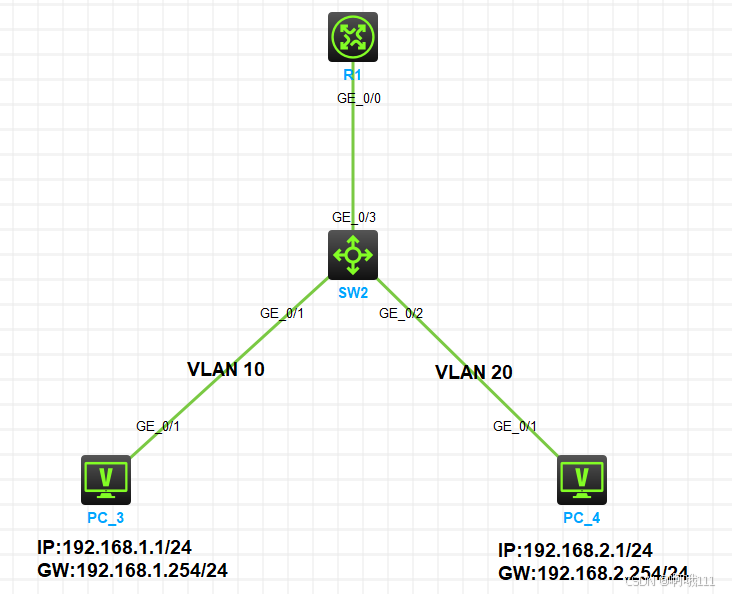

实验拓扑

---

实验需求

1. 按照图示为 PC3 和 PC4 配置 IP 地址和网关
2. PC3 属于 Vlan10，PC4 属于 Vlan20，配置单臂路由实现 Vlan10 和 Vlan20 三层互通
3. PC3 和 PC4 可以互通

---

实验解法

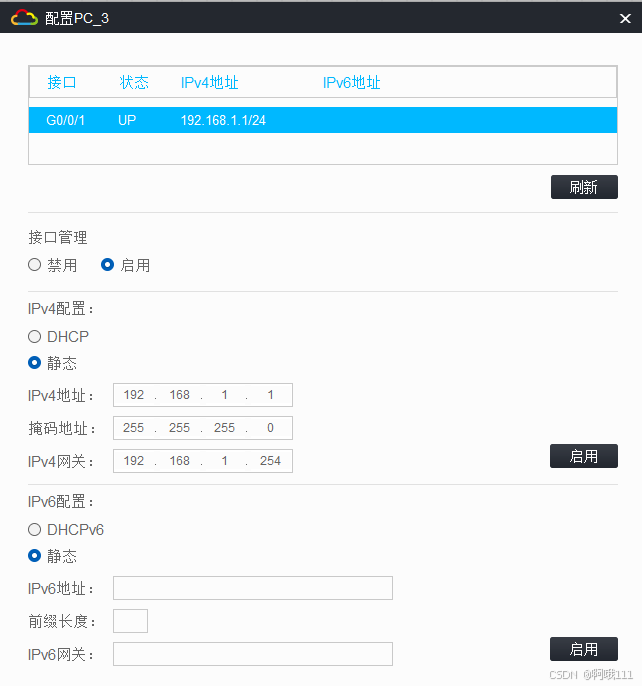

一、 配置IP地址

二、把SW2的不同接口划分到不同VLAN，同时G1/0/3放行VLAN10和VLAN 20

[SW2]vlan 10 20

[SW2]vlan 10
[SW2-vlan10]port g1/0/1
[SW2-vlan10]quit
[SW2]vlan 20
[SW2-vlan20]port g1/0/2
[SW2-vlan20]quit

[SW2]int g1/0/3
[SW2-GigabitEthernet1/0/3]port link-type trunk
[SW2-GigabitEthernet1/0/3]port trunk permit vlan 10 20
[SW2-GigabitEthernet1/0/3]quit

三、在R1上创建子接口G0/0.1和G0/0.2，开启 dot1q 识别，分别绑定VLAN 10和VLAN 20，并配置IP地址

[R1]int g0/0.1

[R1-GigabitEthernet0/0.1]vlan-type dot1q vid 10
[R1-GigabitEthernet0/0.1]ip address 192.168.1.254 24
[R1-GigabitEthernet0/0.1]quit


[R1]int g0/0.2

[R1-GigabitEthernet0/0.2]vlan-type dot1q vid 20
[R1-GigabitEthernet0/0.2]ip address 192.168.2.254 24
[R1-GigabitEthernet0/0.2]quit

---

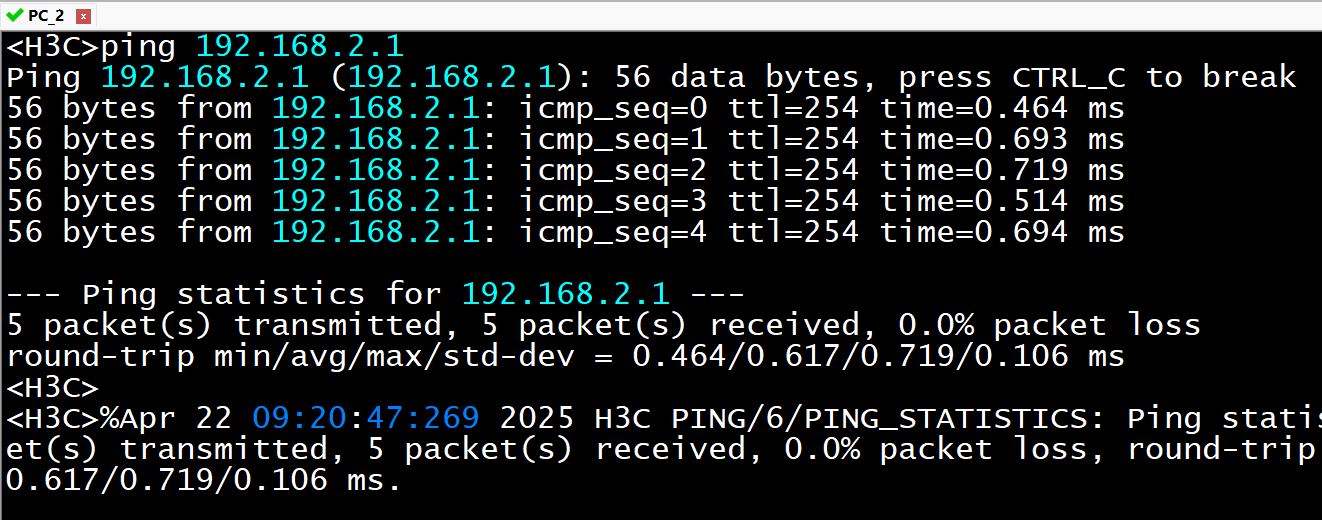

实验结果
