----自动化不仅是一种技术，更是一种思维方式，它将帮助我们在快节奏的工作环境中保持领先！

目录

往期推荐

场景1：代码生成

用法示例

参数说明

场景2：项目更新

用法示例

参数说明

场景3：导出Arxml

用法示例

参数说明

场景4：生成报告

用法示例

参数说明

往期推荐

  1. ETAS工具链自动化实战指南<一>

  2. ETAS工具链自动化实战指南<二>

  3. 使用python快速访问arxml

  4. isolar高手秘籍| 揭秘isolar与第三方脚本/工具的无缝集成及自动运行！

  5. isolar高手秘籍|  Application Software Configuration一分钟速成！

  6. isolar高手秘籍| System Configuration一分钟速成！

  7. isolar高手秘籍| ECU Configuration三分钟速成！

Vector DaVinci Configurator 工具的自动化实现是提高 AUTOSAR 软件开发效率的关键。同时如果将其无缝集成到 ECU 开发的 CI/CD 流程中，可以显著提升开发流程的效率，使整个团队的开发工作更加顺畅和高效。下面给大家盘点下Vector DaVinci Configurator 工具相关的自动化场景及其示例和说明。

场景1：代码生成

执行为指定的DaVinci ECU 项目生成 BSW 模块代码。

用法示例

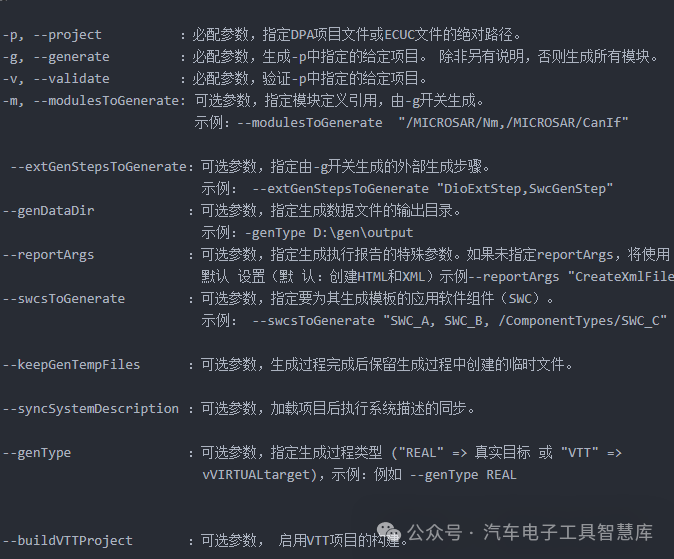

参数说明


场景2：项目更新

运行给定 DaVinci 项目的项目更新即使用新 ECUC 更新当前 的 ECUC。

用法示例

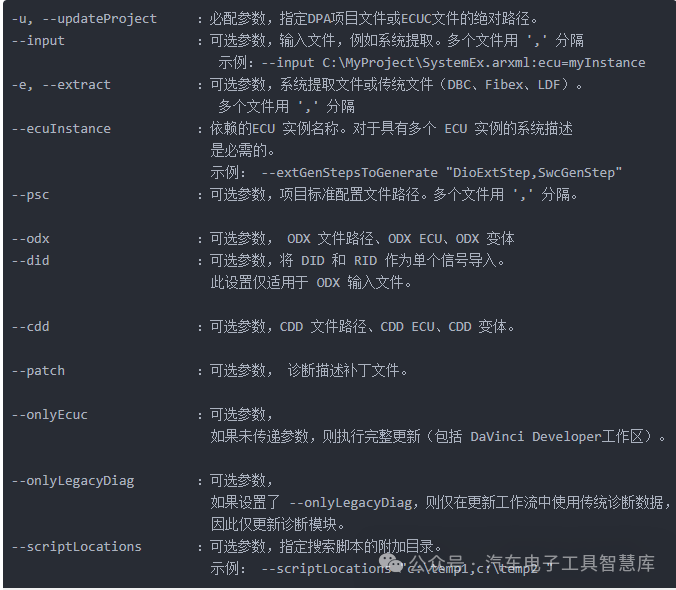

参数说明


场景3：导出Arxml

将指定的 DaVinci 项目或 AUTOSAR 文件导出为 AUTOSAR 文件。

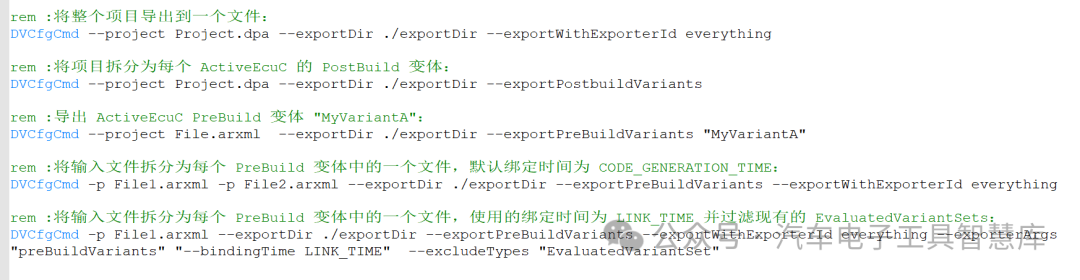

用法示例

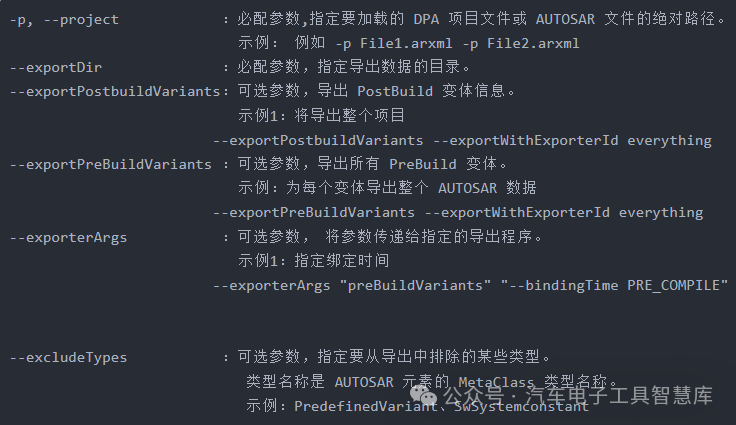

参数说明


场景4：生成报告

为给定的 DaVinci 项目生成Html 报告

用法示例

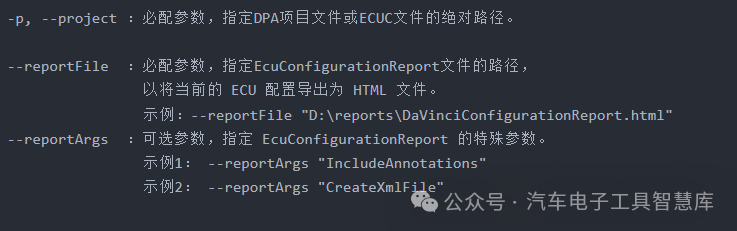

参数说明
