简介：
流程图是职场沟通的神兵利器，能够提升我们与老板、同事之间的沟通效率，可以省下不少扯皮的时间。 当一件事情的执行步骤比较复杂，判定条件较多，用口头难以表达清楚，用一张流程图，就能高效地解决沟通问题。
一、什么是流程图
流程图（Flow Chart），顾名思义，就是用来直观地描述一个工作过程的具体步骤图，它使用图形表示流程思路，是一种极好的方法。它在一些技术设计、工作步骤及商业简报等领域应用较为广泛，也可以称之为输入-输出图。它通常用一些图框来表示各种类型的操作，在框内写出各个步骤，然后用带箭头的线把它们连接起来，以表示执行的先后顺序，用图形表示执行步骤，十分直观形象，易于理解。
二、流程图基本形状
1.流程图的符号要求

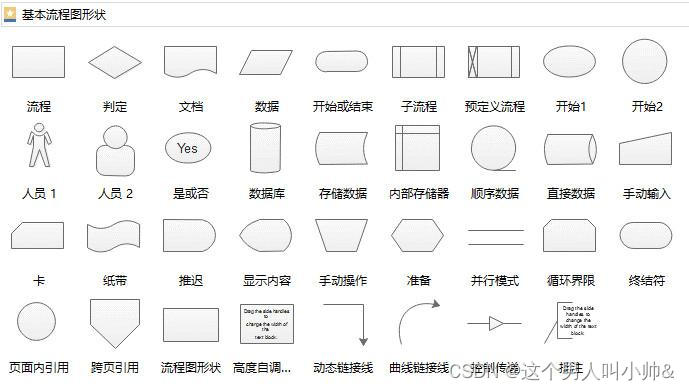

流程图看起来很容易画，但是想要画好、画标准一张流程图，还是需要一些练习的，下面这张图介绍了画流程图的一些特定符号，我们一定要记清楚每个符号的含义，在画流程图的时候可不要弄错了。

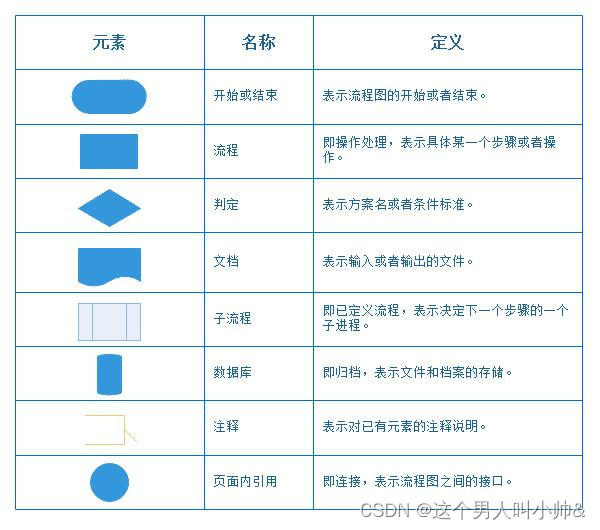

下面是几个重要且最常用的符号，需要牢记！
2.流程图的结构
流程图由三大结构构成，这三大结构分别为顺序结构、选择结构和循环结构，这三个结构构成了流程执行的全过程。
二、泳道图的运用

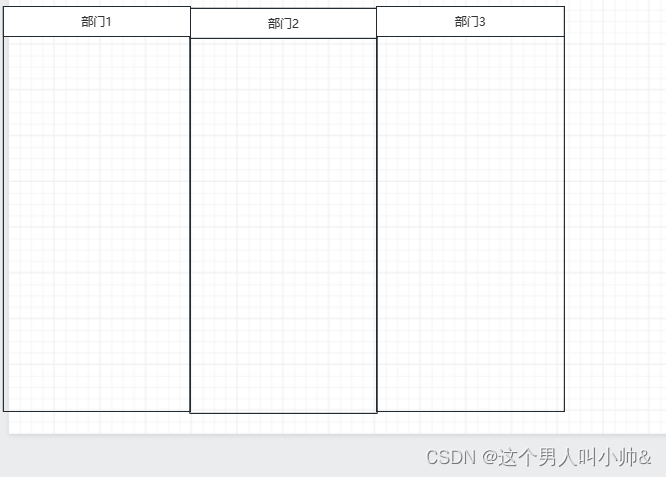

提高流程可视化和理解 泳道图可以将不同部门或角色的活动以泳道的形式展示出来，使得整个流程更加清晰可见。 通过泳道图，可以一目了然地了解每个部门或角色在整个流程中的职责和活动。
把泳道图与流程图结合起来就可以使得流程更加清晰明了
三、案例

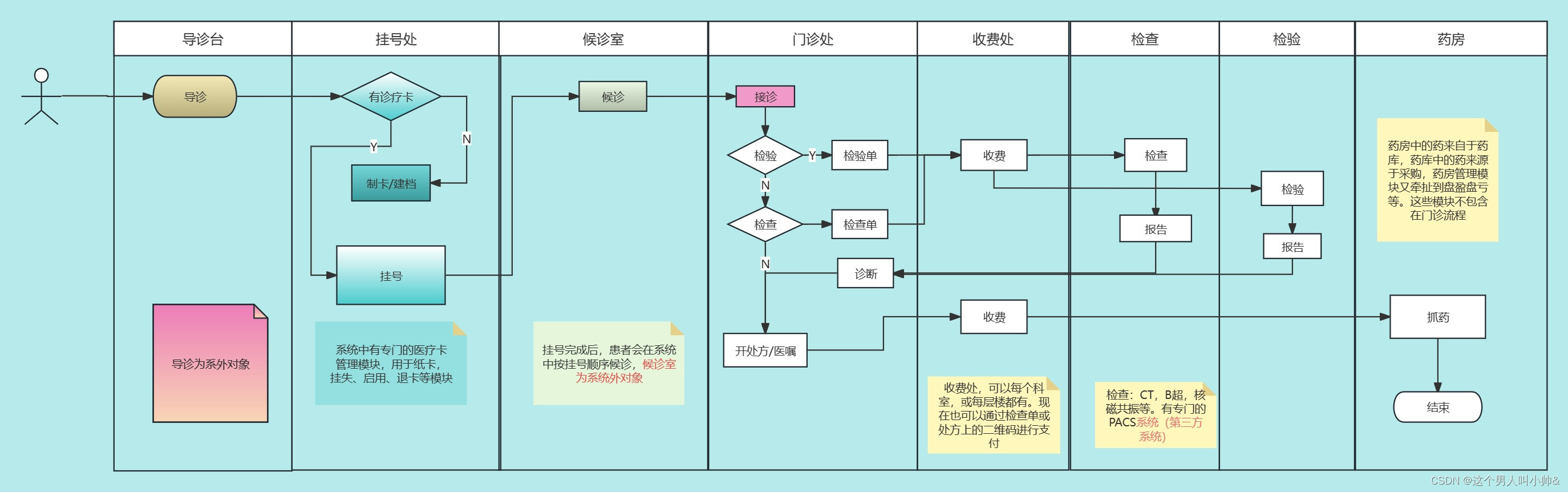

案例1.门诊流程

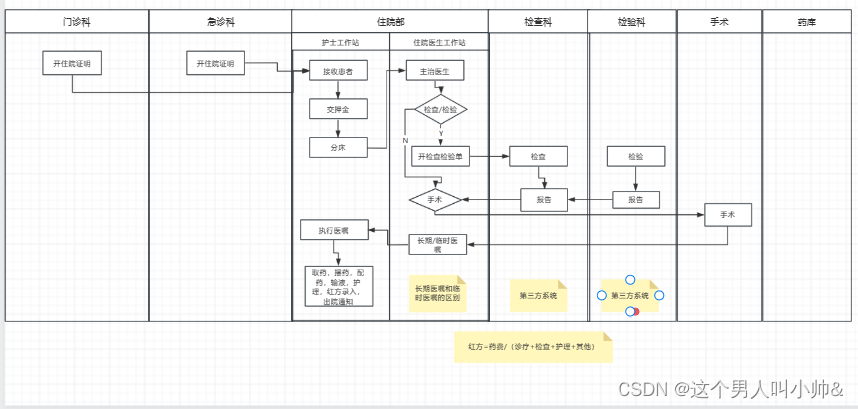

案例2. 住院流程

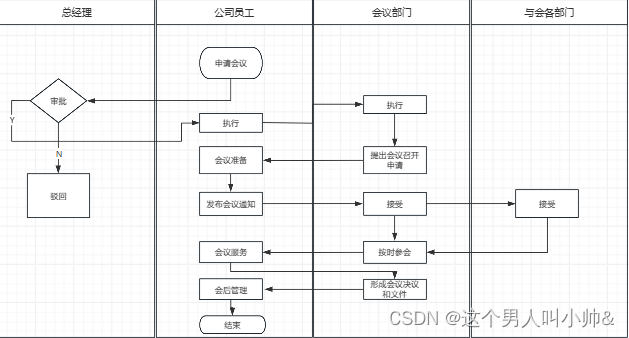

案例3.会议oa

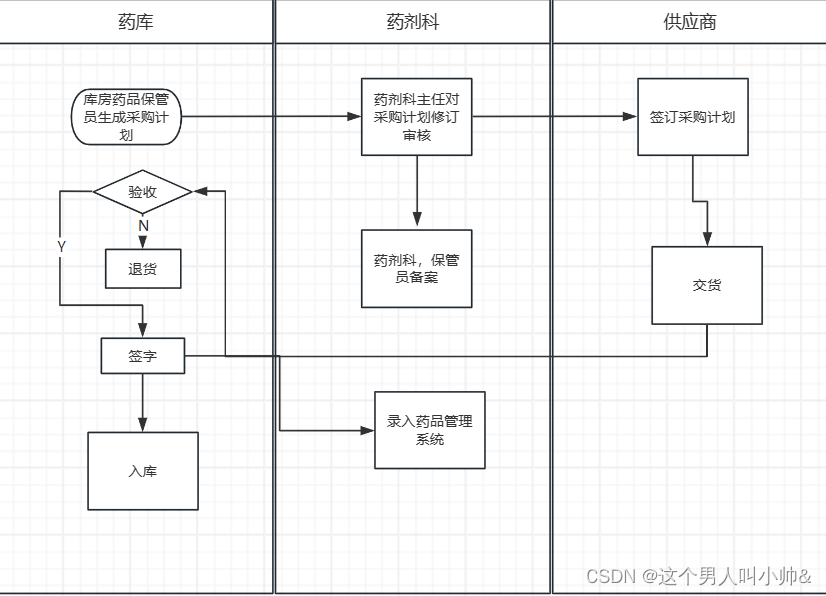

案例4.药房采购入库
四、自定义元件

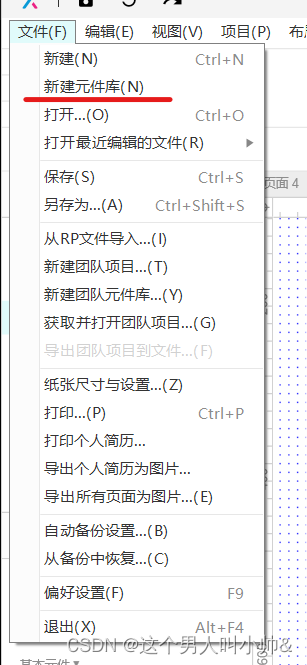

首先我们打开文件点击新建元件库

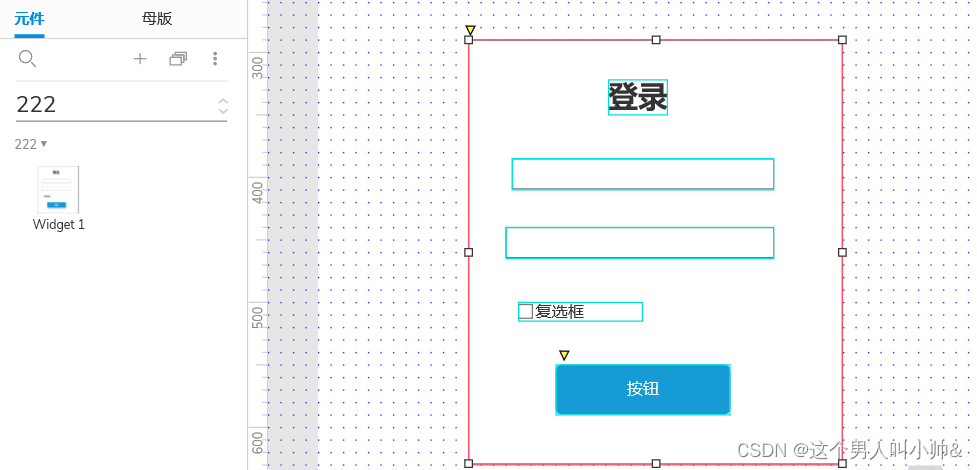

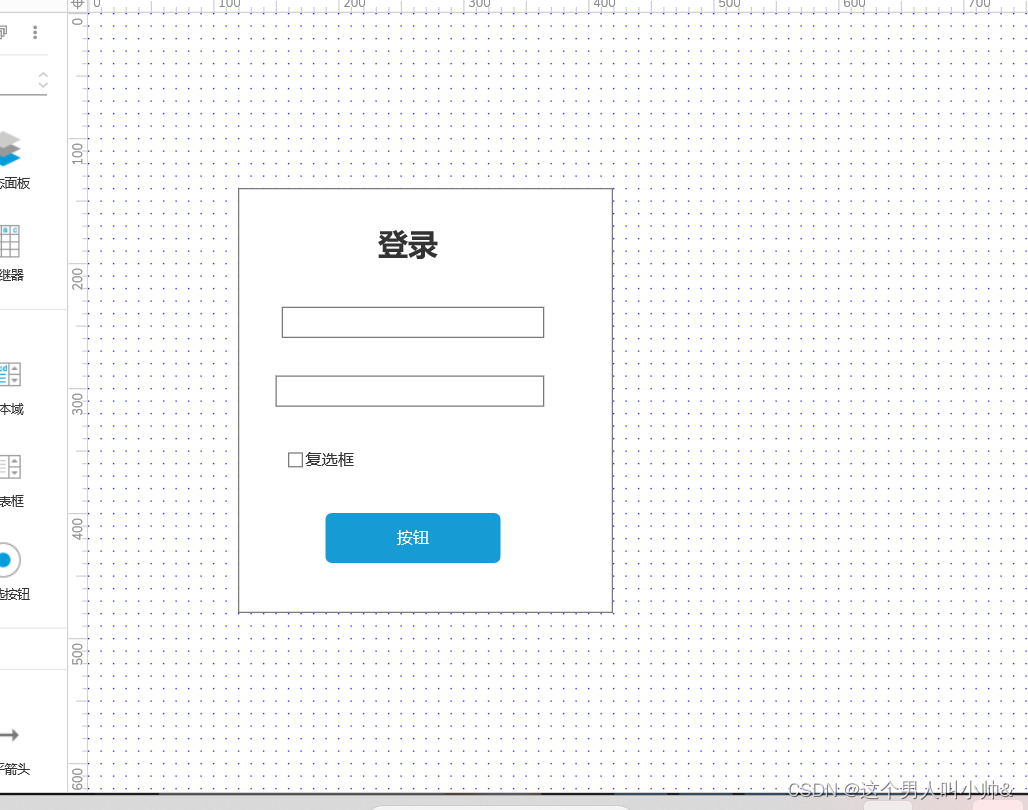

然后我们创建好一个组合元件

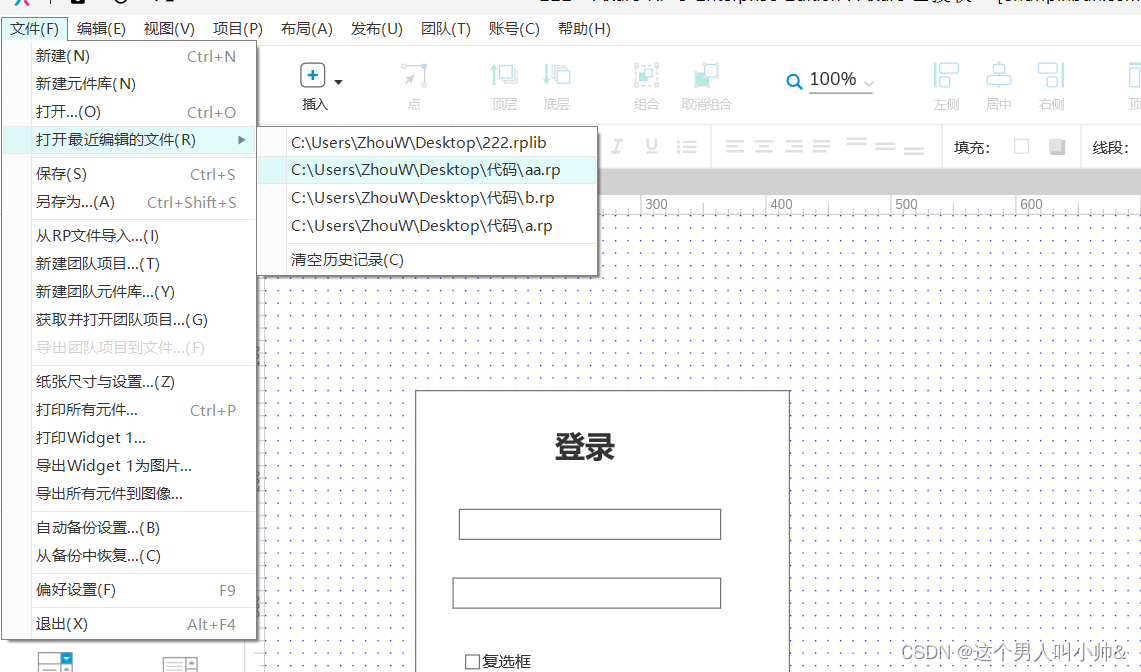

在 ctrl键+s将其保存至一个你可以找到的地方，点击文件选择一个你最近打开的页面

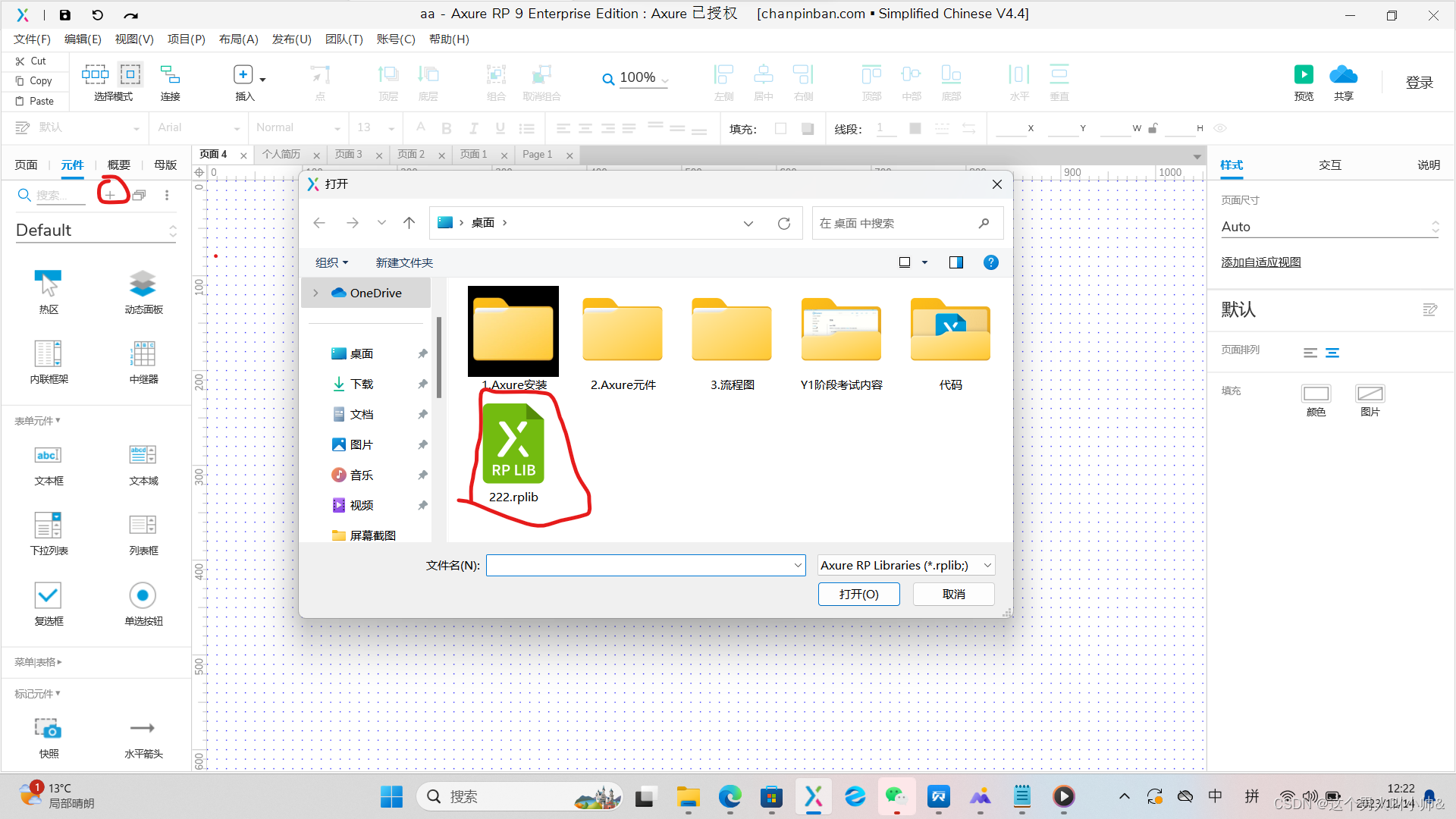

随即点击元件里的加号添加刚才创建的元件库

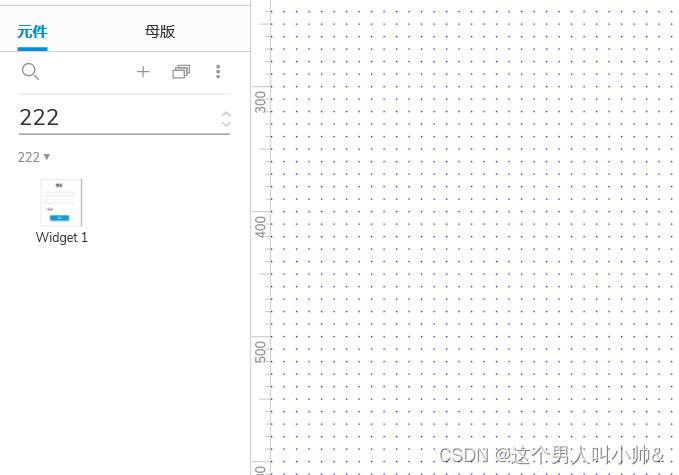

然后的话就可以使用你自定义的元件了
