T触发器（Quartus与Modelsim联合仿真）

        T触发器是一种数字电路中的存储单元，它具有在时钟脉冲控制下根据输入信号T的取值来保持或翻转状态的功能。具体来说，当输入信号T为0时，T触发器保持当前状态不变；当输入信号T为1时，T触发器的状态会发生翻转。

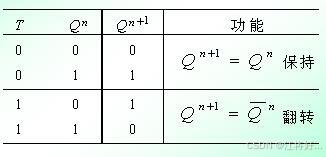

T触发器真值表：

一、仿真代码

module T(q,t,cp);
input t,cp;
output q;
reg q=0;
always @(posedge cp)
	begin
	  if(t)
		begin q<=~q;end
	end
endmodule

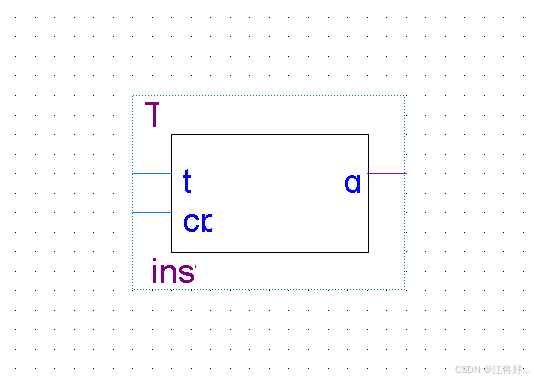

二、电路符号

三、仿真代码

`timescale 1ns/1ns

module T_tb;

reg cp;
reg t;

wire q;

T u(
.t(t),
.cp(cp),
.q(q)
);

initial begin
cp=0;
forever #20 cp=~cp;
end

initial begin
        t = 0;
        #100;
        t=1;
	    #500;
	    t=0;
        #100;
        $finish;
end

initial begin
$monitor("Time=%t,t=%b,q=%b",$time,t,q);
end
endmodule

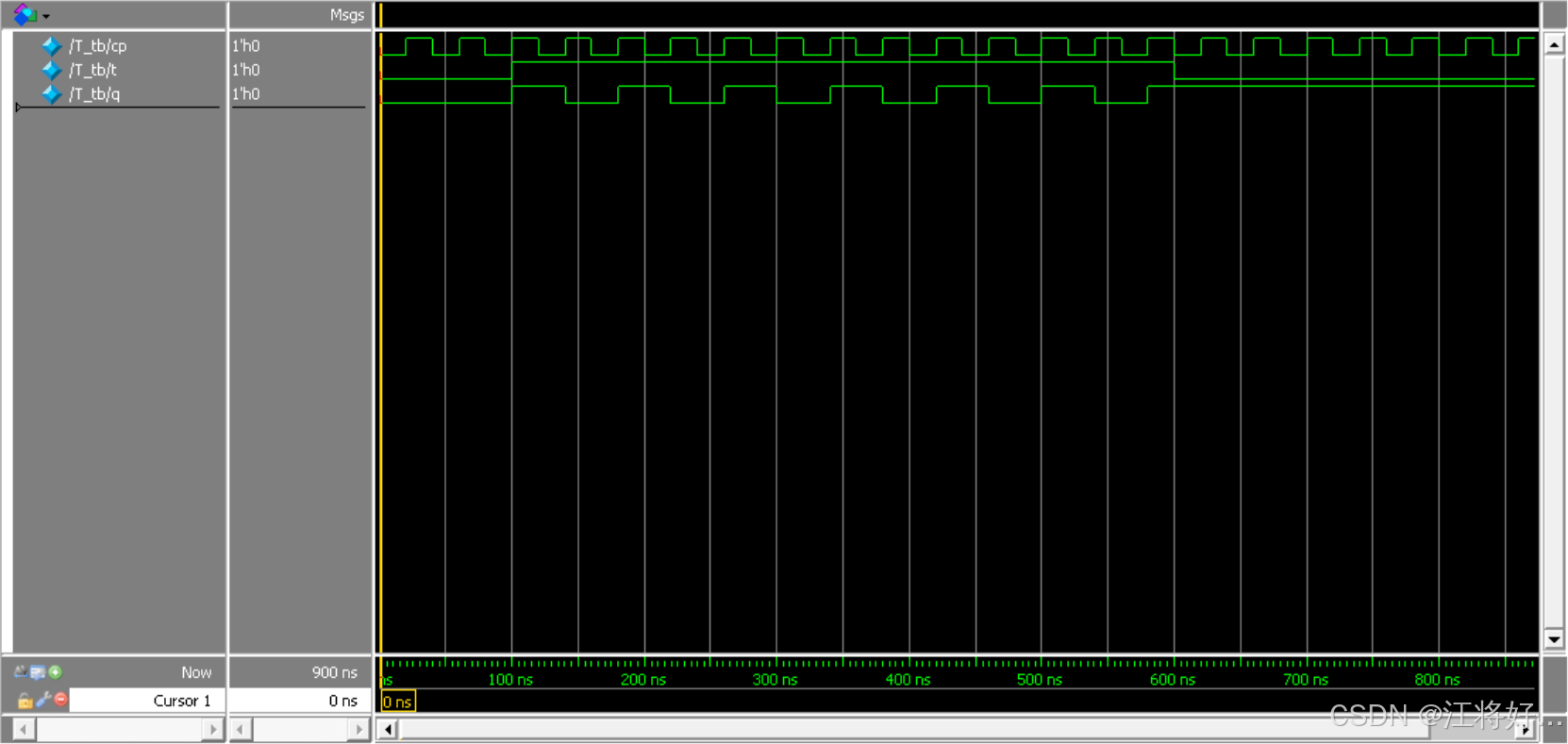

四、仿真结果

观察波形可知，当t为“1”时，在时钟脉冲的作用下q的输出端为前一状态的相反值；当t为“0”时，观察的q的输出保持不变。
