matplotlib的基本用法(九)——绘制等高线图

文章作者：Tyan
博客：noahsnail.com  |  优快云  |  简书

本文主要使用matplotlib进行等高线图的绘制。

• Demo

import matplotlib.pyplot as plt
import numpy as np

# 定义等高线高度函数
def f(x, y):
    return (1 - x / 2 + x ** 5 + y ** 3) * np.exp(- x ** 2 - y ** 2)

# 数据数目
n = 256
# 定义x, y
x = np.linspace(-3, 3, n)
y = np.linspace(-3, 3, n)

# 生成网格数据
X, Y = np.meshgrid(x, y)


# 填充等高线的颜色, 8是等高线分为几部分
plt.contourf(X, Y, f(X, Y), 8, alpha = 0.75, cmap = plt.cm.hot)
# 绘制等高线
C = plt.contour(X, Y, f(X, Y), 8, colors = 'black', linewidth = 0.5)
# 绘制等高线数据
plt.clabel(C, inline = True, fontsize = 10)

# 去除坐标轴
plt.xticks(())
plt.yticks(())
plt.show()

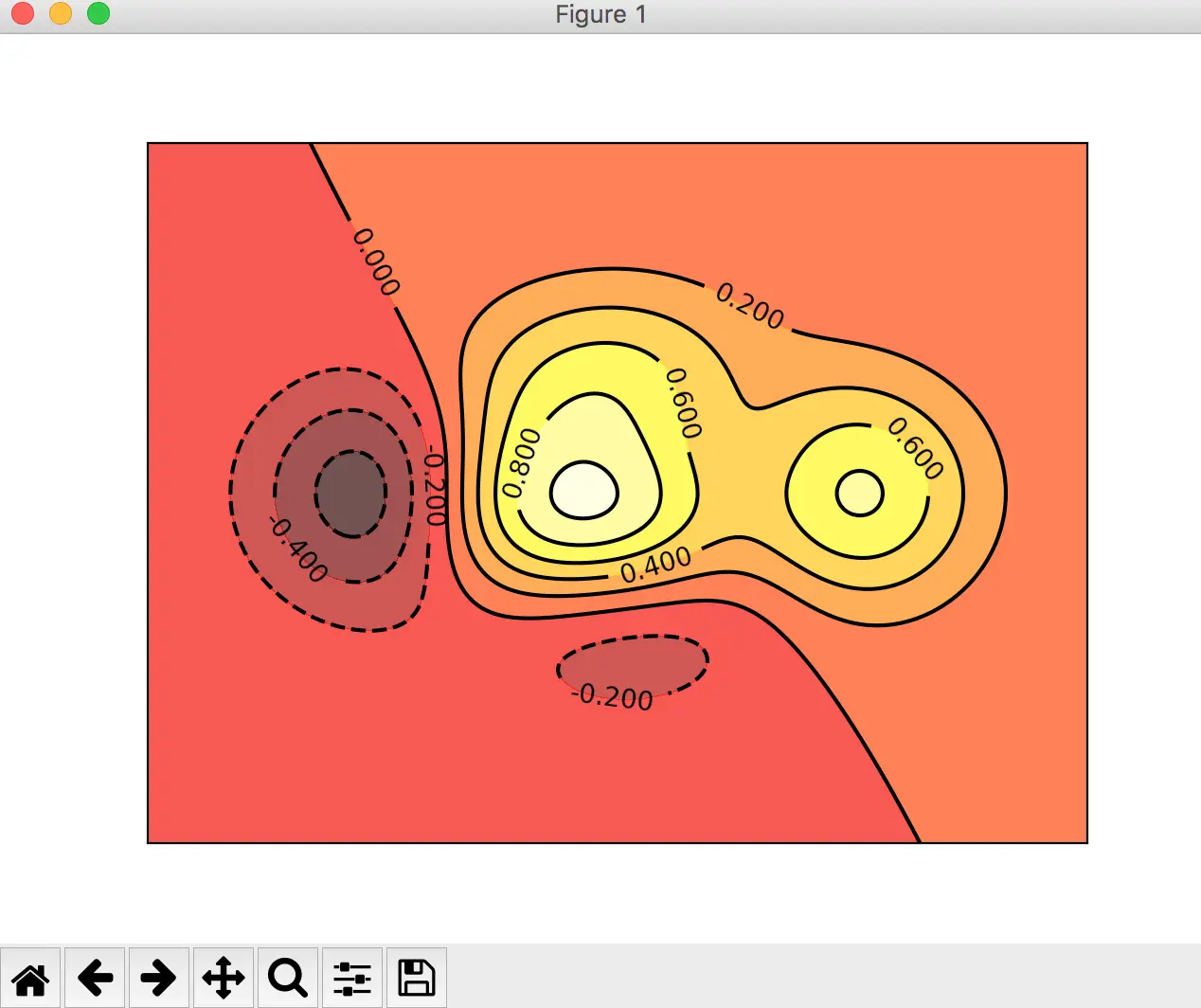

• 结果
