我们现在是准备做一个C/S架构的地图显示控件，就必然牵扯到坐标系和UI的界面控制。

1、墨卡托投影

目前osm采用墨卡托投影，这个投影的原理可以用一个假想实验解释。

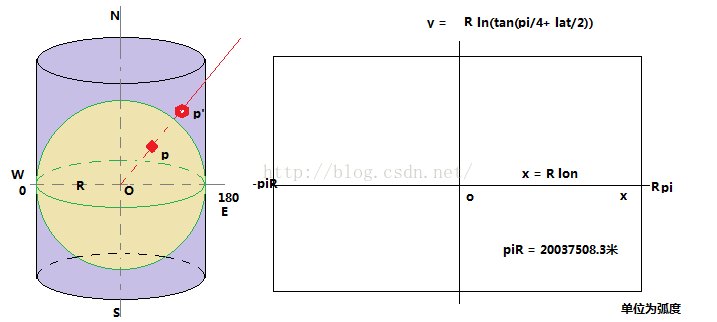

假设地球是一个透明的球体，在球体的球心有一个光源。我们把一张幕布沿着赤道卷起来，使之与地球内切，地球上的一个点在这块幕布上的投影就是其墨卡托投影位置。

Center

上图中，地球半径是R=6378137米，可想而知，圆柱顶面周长为 2 pi R。我们以0度经线投影为中轴，用剪刀沿着180度经线投影剪开，即可展开形成地图面。这个地图面的中心与地理位置 (0,0)重合；X轴是赤道，长度为 2 * Pi * R，取值范围 -pi R 到 pi R，即 -20037508 ~ + 20037508 米；Y轴是本初子午线投影，点光源直接照射球迷质点形成的影子具有拉伸特性，高纬度地区拉伸非常严重。其拉伸效果是 y = R ln (tan (pi/4 + lat/2))，在南极、北极存在奇点。对一般的瓦片地图而言，为了方便计算机处理，一般y的取值范围也是 -20037508 ~ + 20037508 米，反推回去，对应纬度范围只能表示到 -85度~85度。

2、墨卡托投影下的栅格化

上面所说的墨卡托投影完成了从地球上的一点到虚拟圆柱上一点的映射。然而，为了使用计算机存储、访问地图，就必须引入采样。所谓的采样，即使用离散的栅格像素表示连续的地理空间数据。我们目前所见的OpenStreetMap采用了19层比例尺，标号为 0 ~ 18.

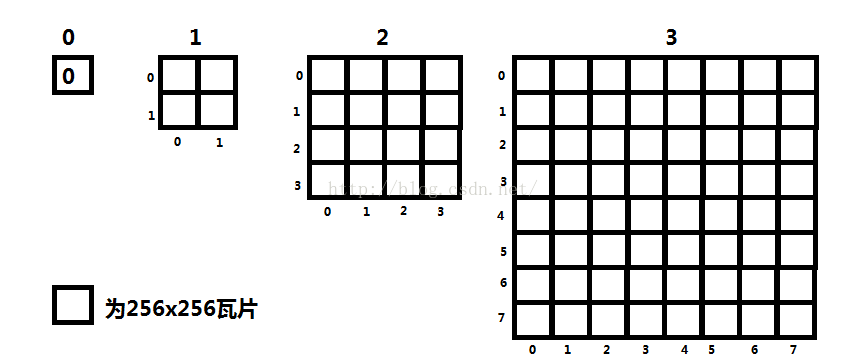

在0级，整个世界地图被缩略为一块 256x256 的位图。在1级，我们把分辨率提高一倍，地图由4块256x256的瓦片组成；在二级，规模扩到 16块，以此类推。下图显示的是这种层次关系：

Center

可以简单推算一下各级比例尺下，完整图幅的大小。栅格化后的坐标左上角是0,0，右下角是 size-1, size-1

级别	瓦片行/列数	图幅长/宽（size)	粗略像素分辨率
0	1	256	156公里
1	2	512	78公里
2	4	1024	39公里
3	8	2048	19公里
4	16	4096	9公里
5	32	8192	5公里
6	64	16384	2.5公里
7	128	32768	1.3公里
8	256	65536	611米
9	512	131072	305米
10	1024	262144	152米
11	2048	524288	76米
12	4096	1048576	38米
13	8192	2097152	19米
14	16384	4194304	9米
15	32768	8388608	4.5米
16	65536	16777216	2.2米
17	131072	33554432	1.1米
18	262144	67108864	0.5米

这些瓦片被编号为行、列，加上比例尺，一个瓦片的索引即为 (level, x, y)，即比例尺、所在列号、所在行号。我们只要这三个参数，即可从openstreetmap瓦片服务器上下载瓦片位图。

如：

http://c.tile.openstreetmap.org/0/0/0.png

http://c.tile.openstreetmap.org/2/2/1.png

需要注意的是，OSM瓦片服务器速度很慢，其中国的镜像位置有不少，比如

http://120.52.72.79/c.tile.openstreetmap.org/c3pr90ntcsf0/2/2/1.png

建议使用 FireFox 查看页面元素，获得使用的瓦片真实地址。

3、为视图控制而准备的坐标系统

视图在这里可简单理解为一个窗口，具有有限的像素大小。视图控制包括显示、漫游、缩放等操作。这些操作的关键是从全局坐标（瓦片墨卡托地图）到视图坐标（一般左上角是0,0，右下角是 width-1，height-1) 的相互映射。

我们可以记录当前窗口左上角、右下角的全局坐标，从而实现窗口像素和全局像素的换算。然而，考虑到对于各个比例尺而言，图幅是不断变化的，且记录左上角、右下角坐标在比例尺变化后，对应的全局坐标必须刷新，我们决定不这么做。

可以采用更简单的方式——记录中心相对百分比坐标和当前比例尺来实现相同功能，进而，百分比作为第一种全局坐标系被建立起来，不妨称之为百分比坐标。

3.1 全局百分比坐标

百分比坐标是一个等效的尺度无关坐标，记录了当前视图中心位置对应的摩卡托坐标百分比。

//Center Lat,Lon
double m_dCenterX;   //percentage, -0.5~0.5
double m_dCenterY;   //percentage, -0.5~0.5
int m_nLevel;        //0-18

在第一章的投影坐标中，X.Y坐标定义域均为 [-piR , piR]，而百分比坐标即为摩卡托坐标与2piR的比值，记录了当前中心实际偏离全图中心的的比例，实质是归一化。

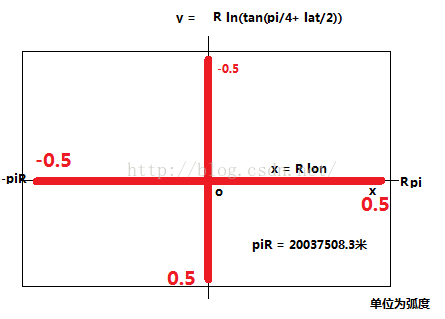

Center

设 px,py为百分比坐标， mx,my为摩卡托投影坐标，二者关系为

px = mx / 2piR

py = - my / 2piR

百分比坐标的好处是尺度无关。在各种比例尺下，一个固定的地理位置对应的百分比坐标不变。需要注意的是，百分比坐标的Y轴取反，以便在后续转换中与设备坐标在度量、坐标方向上取得一致。百分比坐标是一个浮点值，还无法对应到当前比例尺图幅上去。我们在第二章已经介绍了第二种全局坐标系，即全局像素坐标系。

3.2全局像素坐标

全局像素坐标即当前比例尺下，一个位置对应的像素位置。第二章的表格里，记录了每个比例尺下的图幅大小。这个坐标就是地理位置对应当前比例尺图幅上的像素点位置。当前图幅左上角为(0,0)，右下角为 (size-1, size-1)。有了全局像素坐标，即可计算需要的像素位于哪个瓦片上。因为所有的瓦片都是256x256大小，瓦片位置直接等于 Xw / 256, Yw/256。同时，基于3.1, 3.2的工作，根据当前窗口的尺寸，即可立刻计算窗口中任意一点的全局像素坐标。代码是这样的：

计算窗口位置(dX,dY)对应的全局像素坐标(px,py)

	bool tilesviewer::CV_DP2World(qint32 dX, qint32 dY, double * px, double * py)
	{
		if (!px||!py)			return false;
		//!1.Current World Pixel Size, connected to nLevel
		int nCurrImgSize = (1<<m_nLevel)*256;
		//!2.current DP according to center
		double dx = dX-(width()/2.0);
		double dy = dY-(height()/2.0);
		//!3.Percentage -0.5 ~ 0.5 coord
		double dImgX = dx/nCurrImgSize+m_dCenterX;
		double dImgY = dy/nCurrImgSize+m_dCenterY;
		//!4.Calculat the World pixel coordinats
		*px = dImgX * nCurrImgSize + nCurrImgSize/2;
		*py = dImgY * nCurrImgSize + nCurrImgSize/2;
		return true;

	}

Center

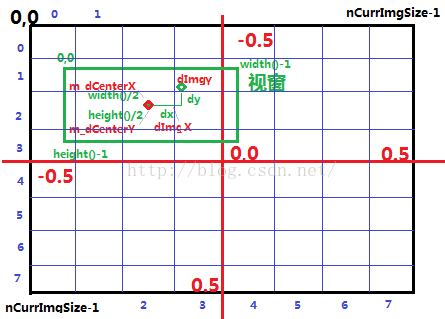

上图中，黑色为全局像素坐标，红色为百分比坐标，绿色为窗口像素坐标。

3.3 瓦片索引坐标

全局像素是由瓦片拼接而成的，我们用3.2节的世界坐标系可方便求取瓦片像素坐标。

瓦片行 = wy /256, 瓦片列 = wx /256

瓦片像素：（wx % 256, wy %256)

Center

上图中，蓝色为瓦片坐标与瓦片切割线，对应8x8，为比例尺 3 时的情形。

4、视图显示

有了上述几种坐标系，我们可以为用户给定的中心百分比坐标 m_dCenterX, m_dCenterY，结合窗口大小，直接获得需要的瓦片索引，以及他们粘贴在当前视窗上的像素偏移。

	/*!
	 \brief When the tileviewer enter its paint_event function, this callback will be called.

	 \fn layer_tiles::cb_paintEvent
	 \param pImage	the In-mem image for paint .
	*/
	void layer_tiles::cb_paintEvent( QPainter * pPainter )
	{
		if (!m_pViewer || m_bVisible==false) return;
		//!1,We should first calculate current windows' position, centerx,centery, in pixcel.
		double nCenter_X ,nCenter_Y;
		//!2,if the CV_PercentageToPixel returns true, painting will begin.
		if (true==m_pViewer->CV_Pct2World(
					m_pViewer->centerX(),
					m_pViewer->centerY(),
					&nCenter_X,&nCenter_Y))
		{
			int sz_whole_idx = 1<<m_pViewer->level();
			//!2.1 get current center tile idx, in tile count.(tile is 256x256)
			int nCenX = nCenter_X/256;
			int nCenY = nCenter_Y/256;
			//!2.2 calculate current left top tile idx
			int nCurrLeftX = floor((nCenter_X-m_pViewer->width()/2)/256.0);
			int nCurrTopY = floor((nCenter_Y-m_pViewer->height()/2)/256.0);
			//!2.3 calculate current right bottom idx
			int nCurrRightX = ceil((nCenter_X+m_pViewer->width()/2)/256.0);
			int nCurrBottomY = ceil((nCenter_Y+m_pViewer->height()/2)/256.0);

			//!2.4 a repeat from tileindx left to right.
			for (int col = nCurrLeftX;col<=nCurrRightX;col++)
			{
				//!2.4.1 a repeat from tileindx top to bottom.
				for (int row = nCurrTopY;row<=nCurrBottomY;row++)
				{
					QImage image_source;
					int req_row = row, req_col = col;
					if (row<0 || row>=sz_whole_idx)
						continue;
					if (col>=sz_whole_idx)
						req_col = col % sz_whole_idx;
					if (col<0)
						req_col = (col + (1-col/sz_whole_idx)*sz_whole_idx) % sz_whole_idx;
					//!2.4.2 call getTileImage to query the image .
					if (true==this->getTileImage(m_pViewer->level(),req_col,req_row,image_source))
					{
						//bitblt
						int nTileOffX = (col-nCenX)*256;
						int nTileOffY = (row-nCenY)*256;
						//0,0 lefttop offset
						int zero_offX = int(nCenter_X+0.5) % 256;
						int zero_offY = int(nCenter_Y+0.5) % 256;
						//bitblt cood
						int tar_x = m_pViewer->width()/2-zero_offX+nTileOffX;
						int tar_y = m_pViewer->height()/2-zero_offY+nTileOffY;
						//bitblt
						pPainter->drawImage(tar_x,tar_y,image_source);
					}
				}
			}
		}

	}

这里一个关键的坐标转换函数是CV_Pct2World, 其功能是把给定的百分比坐标换算为世界像素坐标。

5、拖动、漫游、缩放

拖动、漫游对应的是鼠标消息。鼠标消息中的坐标全部都是视窗像素。我们只要把视窗像素换算为百分比，把音响施加到中心坐标下，即可完成动作。

缩放是指改变比例尺 m_nLevel，无需别的操作。m_nLevel改变后，立刻重绘窗口，一切皆自动计算——这得益于我们控制视图的参数是尺度无关的归一化坐标。

我们以拖动为例，首先，在鼠标按键按下时，记录起始位置：

见bool layer_tiles::cb_mousePressEvent(QMouseEvent*event)

		if (event->button()==Qt::LeftButton)
		{
			this->m_nStartPosX = event->pos().x();
			this->m_nStartPosY = event->pos().y();
		}

而后，在鼠标弹起时，记录结束位置并换算, 见boollayer_tiles::cb_mouseReleaseEvent(QMouseEvent*event):

		if (event->button()==Qt::LeftButton)
		{
			int nOffsetX = event->pos().x()-this->m_nStartPosX;
			int nOffsetY = event->pos().y()-this->m_nStartPosY;
			if (!(nOffsetX ==0 && nOffsetY==0))
			{
				m_pViewer->DragView(nOffsetX,nOffsetY);
				this->m_nStartPosX = this->m_nStartPosY = -1;
				res = true;
			}
		}

上面代码中的 nOffsetX，nOffsetY即是拖动的屏幕像素距离。这个拖动参数被传给了voidtilesviewer::DragView(intnOffsetX,intnOffsetY)

	void tilesviewer::DragView(int nOffsetX,int nOffsetY)
	{
		if (nOffsetX==0 && nOffsetY == 0)
			return;

		int sz_whole_idx = 1<<m_nLevel;
		int sz_whole_size = sz_whole_idx*256;

		double dx = nOffsetX*1.0/sz_whole_size;
		double dy = nOffsetY*1.0/sz_whole_size;

		this->m_dCenterX -= dx;
		this->m_dCenterY -= dy;

最终，当前中心的百分比被刷新。

小结
