Fresco正传(2)：DraweeView分析

正文

既然要分析DraweeView，那么就先看一下DraweeView的主要集成体系，然后在详细分析一下都做了些什么事情。

在看潘永强博客的时候，其中他提到：源码的分析分为广度和深度，先广度再深度，但是都要适当，避免陷入无止境的广度和深度的细节中去。

从这么多篇博文来看，源码的分析从上至下、先父类后子类、先构造再细节的分析思路是非常棒的。但是，每个人分析习惯不一样，就我来说更喜欢先从更易接触的类再深入父类、先看类注释再看详细的方法。后续的博客也会基本按照此种思路。

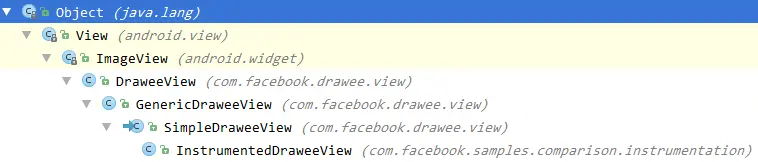

SimpleDraweeView是官方文档中，我们最先接触类，也是最易使用的类。那么就从这个类入手，一步一步分析。先上一下继承体系图，虽不是从上至下的分析，但是也需要充分了解体系结构。

好的开发框架，在命名方面往往做的非常好，起到见名知意作用。那么，我们就从自己的开发经验推测一下每个类都做了什么。

SimpleDraweeView是简单控件的意思，既然是简单，就会提供出简单明了、便易使用的方法，我想setImageURI(Uri uri)就是这样一个方法。

GenericDraweeView是通用控件的意思，通过上一篇文章知道，DraweeView体系中，持有了DraweeHierarchy和DraweeController的引用，那么默认的东西，会不会是在这个类中提供的？。

DraweeView是什么意思呢？，只从命名来看推测不出来什么。

SimpleDrawee

要分析一个类，就先看他的类注释。

/**
* This view takes a uri as input and internally builds and sets a controller.
* This class must be statically initialized in order to be used.
* If you are using the Fresco * image pipeline, use Fresco#initialize to do this.
*/

1. 这个控件接收URI作为输入，并在内部建立和设置一个控制器。
2. 这个类必须被静态初始化才能够被使用，如果你想使用Fresco默认的图片管道来加载图片，请使用Fresco的initlialize去做这件事。

相关注释一定会体现为代码表示，我们很轻松就能够找到做第一件事情的代码：

/**
  * Displays an image given by the uri.
  */
 public void setImageURI(Uri uri, @Nullable Object callerContext) {
     DraweeController controller = mSimpleDraweeControllerBuilder
             .setCallerContext(callerContext)
             .setUri(uri)
             .setOldController(getController())
             .build();
     setController(controller);
 }

通过uri展示一张图片。在其内部，通过mSimpleDraweeControllerBuilder建造了一个DraweeController对象，并通过setController()方法，将控制器设置给了顶层的DraweeView类，当前从目前来看是这个样子的。而一般以Builder结尾的都是使用了建造者模式的类。

这是一个学习设计模式的博客。

mSimpleDraweeControllerBuilder是一个成员变量，搜索一下它在哪里被赋值的。

来到了init()方法，此方法被各个构造函数所调用。

private void init() {
    if (isInEditMode()) {
        return;
    }
    Preconditions.checkNotNull(sDraweeControllerBuilderSupplier, "SimpleDraweeView was not initialized!");
    mSimpleDraweeControllerBuilder = sDraweeControllerBuilderSupplier.get();
}

虽然，代码不多，还是值得解释一下。isInEditMode()是判断当前是否是预览模式或者是编辑模式，通常在AndrdioStudio中预览布局时，会碰到自定义控件显示不出来的情况，加上这句话就可以了。

而Preconditions.checkNotNull()是Fresco的工具类，从命名来看，就是检查相关引用是否不为空，为空则直接报错.

下面一句则是，从Supplier（提供者、供应商）中获取一个SimpleDraweeContoller的建造器。特别说明的是，Supplier虽然不是某种设计模式之一，但是在Fresco被广泛使用，它可是提供单个对象类型的类，在语义上它可能是一个工厂、建造、或其他任意的东西。

sDraweeControllerBuilderSupplier是一个静态成员变量，它的初始化就联系到了本类所做的第二件事，使用Fresco.initialize(Context)来初始化本类。

既然需要适当在广度上扩展，就接着看一下Fresco类。根据类的注释，可以知道：

1. 这个类是Fresco的切入点。
2. 在使用这个类之前，你必须初始化此类。而一种简单初始化的方式就是调用Fresco.initialize(Context)。

既然有简单的，那么就有非简单的，一共有两种方式：

/** Initializes Fresco with the default config. */
 public static void initialize(Context context) {
   ImagePipelineFactory.initialize(context);
   initializeDrawee(context);
 }

 /** Initializes Fresco with the specified config. */
 public static void initialize(Context context, ImagePipelineConfig imagePipelineConfig) {
   ImagePipelineFactory.initialize(imagePipelineConfig);
   initializeDrawee(context);
 }

其中提到了默认的配置和指定的配置，这里不做过多的深入，对于指定的配置（也就两个参数的方法），你只需要知道在ImagePipelineConfig中有着大量的参数配置，以保证Fresco框架的可配置化，由于内部参数过多使用了建造者模式来解耦代码。

见名知意，ImagePipelineFactory.initialize(context)就是对配置初始化，这里就先略过了。

这样就引申到了initializeDrawee(Context context)方法：

private static void initializeDrawee(Context context) {
  sDraweeControllerBuilderSupplier = new PipelineDraweeControllerBuilderSupplier(context);
  SimpleDraweeView.initialize(sDraweeControllerBuilderSupplier);
}

这段代码非常重要，它决定了Fresco使用的默认控制器是名为：PipelineDraweeController的类，先简略看一下类注释，该Controller是图片加载器与Model的桥梁，也就是说，如何使用ImagePipeline加载图片，并交给Model都是在这个类中控制的。当然，这也符合MVC模式的设计。

Drawee controller that bridges the image pipeline with {@link SettableDraweeHierarchy}.

接着就调用到了SimpleDraweeView静态初始化的方法。这样，从Fresco初始化到SimpleDraweeView的初始化至调用setImageUri()显示一张图片的流程就基本完整了。

给出一个示意图，这个图既非UML图、也非流程图，仅仅表达一些代码过程，个人觉得使用图形更形象一些：

GenericDraweeView

从类注释入手可以了解，本类的功能主要是通过解析XML的属性来构建出一个通用的Hierarchy并进行设置。此外，还提供了一个设置控件宽高比的方法。

本类比较简单，核心的方法在于inflateHierarchy(Context context, @Nullable AttributeSet attrs)。

方法只做的三件事：
1. 解析XML属性
2. 使用建造者模式构建GenericDraweeHierarchy
3. 将Hierarchy设置给DraweeView体系

  private void inflateHierarchy(Context context, @Nullable AttributeSet attrs) {
  Resources resources = context.getResources();

  // 解析XML属性
  if (attrs != null) {
  }

  // 使用建造者模式，构建Hierarchy
  GenericDraweeHierarchyBuilder builder = new GenericDraweeHierarchyBuilder(resources);
  // ... ...

  // 为DraweeView体系设置hierarchy
  setHierarchy(builder.build());
}

到此，值得注意的是。与DraweeView有关的DraweeHierarchy和DraweeController均已出现，DraweeHierarchy对应的默认实现类是：GenericDraweeHierarchy；DraweeController对应的默认实现类是：PipelineDraweeController。

此外，本类做的第二件事，请参考博文：控制宽高比

DraweeView

先上一张图，更简洁的表达目的和想做的事。

还是先从类的注释入手吧。从注释中可以了解到如下几件事：

1. 该控件用于展示从DraweeHierarchy获取的图像。
2. 使用此控件之前，应该先为其设置DraweeHierarchy。由于创建一个DraweeHierarchy是一个昂贵的操作，推荐在创建的时候只做一次。
3. 为了展示一张图片，DraweeController必须被设置。
4. Note：虽然这个控件是ImageView的直接子类，但是不支持ImageView的众多方法。

在这个类中，即将接触到一个其背后的男人DraweeHolder类，可以说DraweeView类中所做的所有操作，都是直接或者间接和DraweeHolder有关系的。DraweeView从其体系中获取到的DraweeHierarchy和DraweeController的信息都被其转交到了DraweeHolder类中。其实，这个就是一个解耦操作。假设，你想要自定一个控件，只想使用DraweeHierarchy和DraweeController的功能，难道还自己持有这两个类的引用？ Just So So。DraweeHolder帮你省去了很多麻烦。

先看一下DraweeHolder是如何被创建的。

private void init(Context context) {
  ...
  mDraweeHolder = DraweeHolder.create(null, context);
  ...
}

看样子平平无偿，浏览该类的其他方法你会发现，大部分的操作都是将信息转交给DraweeHolder的操作。但是，请不要忽略以下两个方法：

public void setController(@Nullable DraweeController draweeController) {
  mDraweeHolder.setController(draweeController);
  // 重点
  super.setImageDrawable(mDraweeHolder.getTopLevelDrawable());
}
public void setHierarchy(DH hierarchy) {
  mDraweeHolder.setHierarchy(hierarchy);
  // 重点
  super.setImageDrawable(mDraweeHolder.getTopLevelDrawable());
}

注意到了两个重点没？mDraweeHolder.getTopLevelDrawable()获取到的就是DraweeHierarchy.getTopLevelDraweeable()。

从之前的分析可以得知，setHierarchy()是先被调用而后才是setController()，
通过super.setImageDrawable(mDraweeHolder.getTopLevelDrawable())这句话，就将Fresco的图片显示与ImageView结合了起来，这也是图片能够显示的原因。

如果你自定义控件了，千万不要忘记模仿这两个方法加上同样的语句哦。

既然，DraweeView已经将职责都转交给了DraweeHolder类，那么就来看看DraweeHolder类做了些什么。

还是先从类注释入手：

1. 这个类持有了DraweeController和DraweeHierarchy
2. 这个类便于自定义控件使用

在浏览类的所有方法时，onAttach()和onDetach()方法引起了我的注意。

public void onAttach() {
    mEventTracker.recordEvent(Event.ON_HOLDER_ATTACH);
    mIsHolderAttached = true;
    attachOrDetachController();
}

public void onDetach() {
    mEventTracker.recordEvent(Event.ON_HOLDER_DETACH);
    mIsHolderAttached = false;
    attachOrDetachController();
}

通过注释可以知道onAttach()的核心作用是获取DraweeController以显示图像；onDetach()的核心作用是释放用于显示图像的资源。他们都共同调用了attachOrDetachController()方法。

 private void attachOrDetachController() {
     if (mIsHolderAttached && mIsVisible && mIsActivityStarted) {
         attachController();
     } else {
         detachController();
     }
 }

你会发现，当同时满足onAttach()被调用、控件可见时、Activity启动时才会调用attachController()方法，既然需要同时满足这么多条件，想来这一定是个非常重要的方法。

可以说，Fresco核心加载的逻辑都是由这段代码引出的。

private void attachController() {
    if (mIsControllerAttached) {
        return;
    }
    mEventTracker.recordEvent(Event.ON_ATTACH_CONTROLLER);
    mIsControllerAttached = true;
    if (mController != null && mController.getHierarchy() != null) {
        mController.onAttach();
    }
}

private void detachController() {
    if (!mIsControllerAttached) {
        return;
    }
    mEventTracker.recordEvent(Event.ON_DETACH_CONTROLLER);
    mIsControllerAttached = false;
    if (mController != null) {
        mController.onDetach();
    }
}

其中mIsControllerAttached是保证核心逻辑在一个控件中只被执行一次。在attachController()方法中，如果同时满足了DraweeController不为空和DraweeHierarchy不为空，才会调用DraweeController的onAttach()方法。

到了这里，你是不是非常好奇在DraweeController的onAttach()的方法中，到底做了怎么样重要的逻辑？ (^__^) 嘻嘻……

最后

DraweeView的体系分析就基本完成了，如果觉得对您有帮助，多多留言哦。
